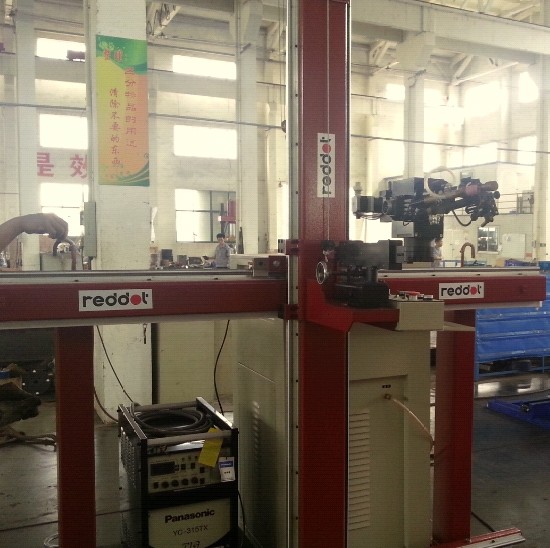

本操作机为平台移动龙门架式,由地梁、横梁、滑台、立柱、上下活动小车、机头三维调节装置,平台等部分组成.各部件为积木式结构.各运动均为手动方式.各运动参数可根据用户使用要求定做.

横梁及立柱均采用标准方管结构件,具有很好的刚性及直线度.横梁及立柱均采用高精度耐磨直线圆柱导轨及优质直线轴承, 横向及上下移动灵活轻松，定位精确，无抖动，机头三维调节为左右角度，上下水平，前后伸缩，可任意实现全方位调节。

本机型实现整体化布局，移动方便，起吊一次性实现，不需单独吊机。

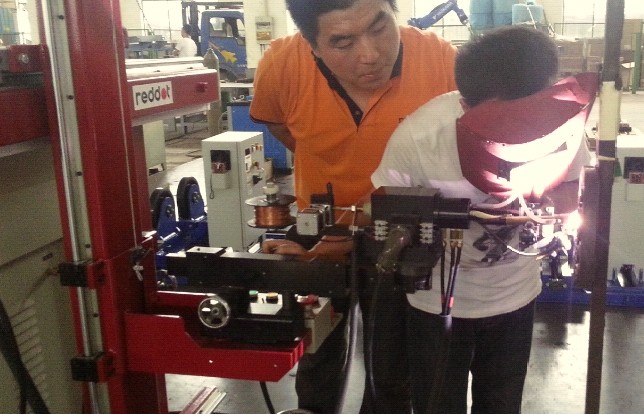

焊接机头安装在机头三维调节装置前端的小导轨上, 三维调节装置上的三个手轮可对焊接机头进行任意位置的调节,前后运动采用齿轮齿条传动,左右及上下运动均采用丝杆传动,更方便快捷.

控制柜及水冷却系统安放在平台上,可随整套龙门架作任意方向移动. 地梁上的手轮调节机架的左右前后水平,使其焊接时达到最佳角度.

龙门架的横梁滑台可左右快速及左右对管运动，上下滑台沿着垂直导轨柱（高精度耐磨直线圆柱导轨）作上下快速及上下对管位运动，动作动态灵活轻松。操作者可坐在操作凳上操作焊接，对管孔位时更是方便易对，不费时力，大大的减轻了劳动强度，更适合长时间操作焊接。经实践证明，本操作架在操作者达到一定的熟练程度时，操作者只需用一右手按着焊机头进出手轮作上下左右前后的对管位动作.

本厂生产的自动管板焊龙门架机动性好,设计合理，结构紧凑，故障少，维修方便，相对于传统悬挂式管板焊机，具有灵活性好、劳动强度低、稳定性好等优点，是自动管板氩弧焊接中更为理想的专业焊接装备.

控制采用遥控控制,用户只需在控制柜上各个焊接参数设定好后,就能对工件进行焊接了.

本机采用西门子编程控制器模块（PLC）为核心，以欧姆龙电源为供电中心，配以本厂自主研发并具有知识产权的编程软件，焊接参数通过触摸屏设定，中文界面，操作简单，通俗易懂。

采用美国米勒（Miller）IGBT逆变控制直流脉冲电源，焊接效率高，电弧稳定性强，焊道成行美观，系同等功率电源中国内公认的成熟产品。

也可以根据用户需求配置其它品牌焊接电源（唐山松下等）

整个焊接过程可根据预先设定的程序和工艺规范进行全自动完成，整个焊接过程在触摸屏上直接显示，实现了真正的自动化。

机头旋转，焊丝馈送均采用专用步进电机，配以性能可靠的台湾步科驱动器，工作更稳定，更可靠。机头能在水平面上作全方位180度旋转，便于更换钨极和送丝微调等操作。焊丝馈送采用四氟管为导向，送丝顺畅，操作方便；送丝结构自主研发，焊枪（钨极）在焊接过程中位置和角度可以微调，调节更方便，对提高焊接效率起到了非常明显的作用。

控制系统采用液晶显示,操作简捷,全中文界面,工艺参数通过贴片按键输入,无须专业基础及特别语言。

电弧电流为脉冲波形，各参数均可单独设定，因而溶池容易控制，溶宽和溶深均匀一致，成型美观，焊接质量可靠。

具有40套程序储存功能，参数设置直观简单，操作非常方便。焊接电流可分8段设定。并可配用西门子模块电池，使参数保存时间更长久。

具有空转，焊接二种工作方式，便于检查和验证焊接是否规范与焊机的工作是否正常。

机头的定位头采用独特的水冷定位轴芯方式，使之不容易发热.避免管头溶化后内流,焊缝成型美观,提高焊接质量。同时，为满足用户的管中空带小心棒的特点，定位头设计成中间有沉空的定位轴芯，能满足内孔定位。

具有四种焊接方式：

1、焊一层，不填丝；                    2、焊一层，填丝；

3、焊二层，第一层不填丝，第二层填丝；  4、焊二层，均填丝。

角焊缝                        平焊缝



     设备的技术参数

      龙门架技术参数：

横向有效行程	1600mm
垂直有效行程	1400mm
前后机头行程	120mm
最高焊接高度	2000mm
最低焊接高度	400mm
左右调节角度	30°
上下调节角度	30°
占地尺寸	2200X2000mm

焊机技术参数：

规格参数	美国米勒	松下
输入电源	380V±10﹪  50HZ   三相四线
额定输入容量	9.7 KVA		8.8KVA
额定输入功率	9.3 KW		8.3KW
额定空载电压	75 V		64V
额定焊接电压			22.6V
额定工作电流	350A		315A
额定负载持续率	60﹪		60﹪
电流调节范围	5-350A		4－315A
收弧电流调节范围	1-100A		4－60A
脉冲电流调节范围	5-350A		4－315A
控制方式	IGBT逆变控制		IGBT逆变控制
电流衰减时间调节范围	＜30S		＜30S
焊接时间	12～300 S		12～300 S
焊丝馈送速度	100－1500mm/min
可焊管子外径范围	Ø10－Ø80
氩气流量	﹤15L/min



■ 严禁使用绝缘摇表测量与电子元件有关部分

■ 设备工作海拔高度: ＜2000米

■ 设备运输存储温度: -20℃～70℃

■ 电网电压波动范围: 0～10%(当电网频率为额定值时)

■ 电网频率波动范围: 0～10%(当电网电压为额定值时)

■ 设备应远离剧烈震动,颠簸和风力吹动的场合

■ 设备应安置在防阳光强烈照射,防雨,防潮,防尘处

■ 设备周围应无严重影响焊机绝缘性能和引起腐蚀的气体,化学性沉积,尘垢,射线污染,霉菌等介质

■ 冷却水PH值: 6～7  水压:0.15MPa  水温应略低于环境温度

流量:＞0.4L/min  电阻:≥20Ωcm

■ 采用独立接地, 接地电阻:＜2.5Ω,电控柜,龙门架分别接地,电缆不小于6平方.二根电缆不允许共用

■ 焊接电源正极接工件,负极接焊接机头。注意：正反极不得反接！
